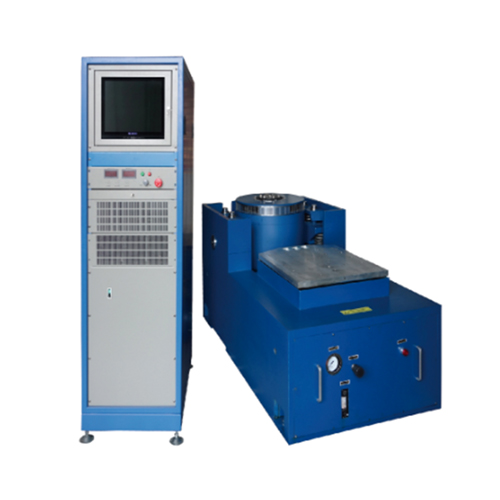

●振動響應頻率寬、控制精度高?？赡M各種波形及規范、控制容易。擴充性能佳、保養容易。
●高剛性動圈設計，剛性高、頻譜輸出平穩，實驗頻率可達2500Hz底板采用鑄鋼制造，堅固且具低共振之特性，機臺穩定不搖晃，不影響樓板結構及受到外界振動干擾。
●胎體采用高效率低噪音風機冷卻，確保機臺長時間持續運行。
●系統開機自檢功能，齊全的系統連鎖保護裝置。
●功率放大器模塊化設計，低諧波失真，卓越的隨機性能，3sigma額定峰電流符合ISO規范。
●提供各種水平及垂直擴展平臺組合運用。
廣泛適用于國防、航空、航天、通訊、電子、汽車、家電、家具等行業。該類型設備用于發現早期故障，模擬實際工況考核和結構強度試驗，產品應用范圍廣泛、適用面寬、試驗效果顯著、可靠。系統設計滿足 MIL、ASTM、IEC、ISO、BS、JIS 等軍用標準以及其它國際試驗標準。
電動振動臺試驗的目的是將：電池電源、LED顯示屏產品、手機電子產品虛假焊，線路板,讀卡機、數碼產品、音響、導航儀等車載電器產品在于實驗室中作一連串可控制的振動模擬，無論是自然或人為環境所產生的振動，例如在汽車運輸，海航運輸，風吹，地震、…等。測試產品于有效壽命周期中，是否能承受運送或使用時的振動環境考驗，確定產品設計及功能的要求標準。振動試驗的價值，在于確認產品的可靠度及有效將不良品于出廠前篩檢出來，避免到貨損壞發生，評估其不良品的失效分析，以達成一個高水平、高可靠度的產品。強調持續性疲勞性的振動試驗,更有助于了解一般環境下產品對于處于振動下所反映出來的情形,避免因產品長時間處于某種振動頻率下造成無法預知的損壞。
|
型號 |
YH-9802 |
YH-9803 |
YH-9806 |
YH-9810 |
YH-9820 |
YH-9830 |
YH-9840 |
YH-9850 |
|
正弦推力 |
200kgf |
300kgf |
600kgf |
1000kgf |
2000kgf |
3000kgf |
4000kgf |
5000kgf |
|
隨機推力 |
200kgf |
300kgf |
600kgf |
1000kgf |
2000kgf |
3000kgf |
4000kgf |
5000kgf |
|
沖擊推力6ms |
400kgf |
600kgf |
1200kgf |
2000kgf |
4400kgf |
6800kgf |
8000kgf |
11000kgf |
|
頻率范圍 |
2~4500Hz |
2~4000Hz |
2~4000Hz |
2~4000Hz |
2~3000Hz |
2~2800Hz |
2~2800Hz |
2~2700Hz |
|
持續位移 |
25.4mm |
38mm |
51mm |
51mm |
51mm |
51mm |
51mm |
51mm |
|
沖擊位移 |
25.4mm |
38mm |
51mm |
51mm |
51mm |
63.5mm |
63.5mm |
63.5mm |
|
最大速度 |
2m/s |
2m/s |
2m/s |
2m/s |
2m/s |
2m/s |
2m/s |
2m/s |
|
最大加速度 |
981m/s2 |
981m/s2 |
981m/s2 |
981m/s2 |
981m/s2 |
981m/s2 |
981m/s2 |
981m/s2 |
|
動圈直徑 |
Φ150mm |
Φ150mm |
Φ200mm |
Φ240mm |
Φ320mm |
Φ370mm |
Φ370mm |
Φ445mm |
|
一階諧振頻率 |
3400Hz |
2750Hz |
3300Hz |
3600Hz |
2600Hz |
2400Hz |
2400Hz |
2400Hz |
|
容許偏載力N×m |
＞196 |
＞196 |
＞300 |
＞300 |
＞500 |
＞500 |
＞500 |
＞1000 |
|
運動部件等效質量 |
2kg |
3kg |
6kg |
10kg |
22kg |
34kg |
34kg |
55kg |
|
載荷連接點 |
12個連接點 |
12個連接點 |
16個連接點 |
16個連接點 |
16個連接點 |
16個連接點 |
16個連接點 |
16個連接點 |
|
臺面螺釘尺寸（標準） |
M8 |
M8 |
M8 |
M10 |
M10 |
M10 |
M10 |
M12 |
|
臺面螺釘布局（直徑、圓周） |
6個在φ60mm； 6個在φ120mm |
6個在φ60mm；6個在φ120mm |
8個在φ100mm；8個在φ160mm |
8個在φ100mm； |
8個在φ120mm；8個在φ250mm |
8個在φ150mm；8個在φ300mm |
8個在φ150mm；8個在φ300mm |
8個在φ200mm；8個在φ400mm |
|
軸向隔振頻率 |
＜3Hz |
＜3Hz |
＜3Hz |
＜3Hz |
＜3Hz |
＜3Hz |
＜3Hz |
＜3Hz |
|
最大載荷 |
70kg |
120kg |
300kg |
140kg |
300kg |
500kg |
500kg |
1000kg |
|
漏磁 |
≤1mT |
≤1mT |
≤1mT |
≤1mT |
≤1mT |
≤1mT |
≤1mT |
≤1mT |
|
尺寸（L×W×H) |
696mm× 599mm× 655mm |
754mm× 599mm× 680mm |
943mm× 633mm× 770mm |
1061m× 750mm× 844mm |
1189m× 780mm× 1080mm |
1336m× 860mm× 178mm |
1336m× 860mm× 1178mm |
1605m× 1130m× 1375mm |
|
振動臺重量 |
440kg |
490kg |
730kg |
960kg |
1650kg |
2470kg |
2470kg |
4500kg |
|
電源要求 |
3相AC, 380V±10% |
3相AC, 380V±10% |
3相AC, 380V±10% |
3相AC, 380V±10% |
3相AC, 380V±10% |
3相AC, 380V±10% |
3相AC, 380V±10% |
3相AC, 380V±10% |
|
50Hz，6.5KVA |
50Hz，8KVA |
50Hz，18KVA |
50Hz，28KVA |
50Hz，40KVA |
50Hz，40KVA |
50Hz，75KVA |
50Hz，90KVA |
